Здание мастерской с офисными помещениями по ул. Планупес 29, пос. Инчукалн

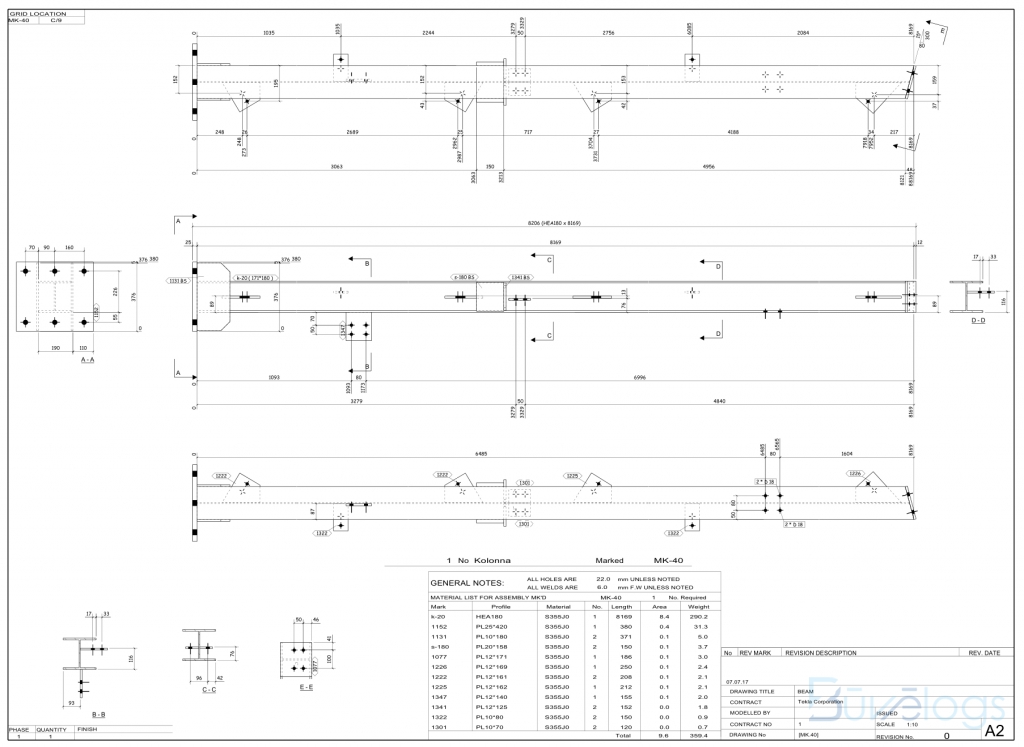

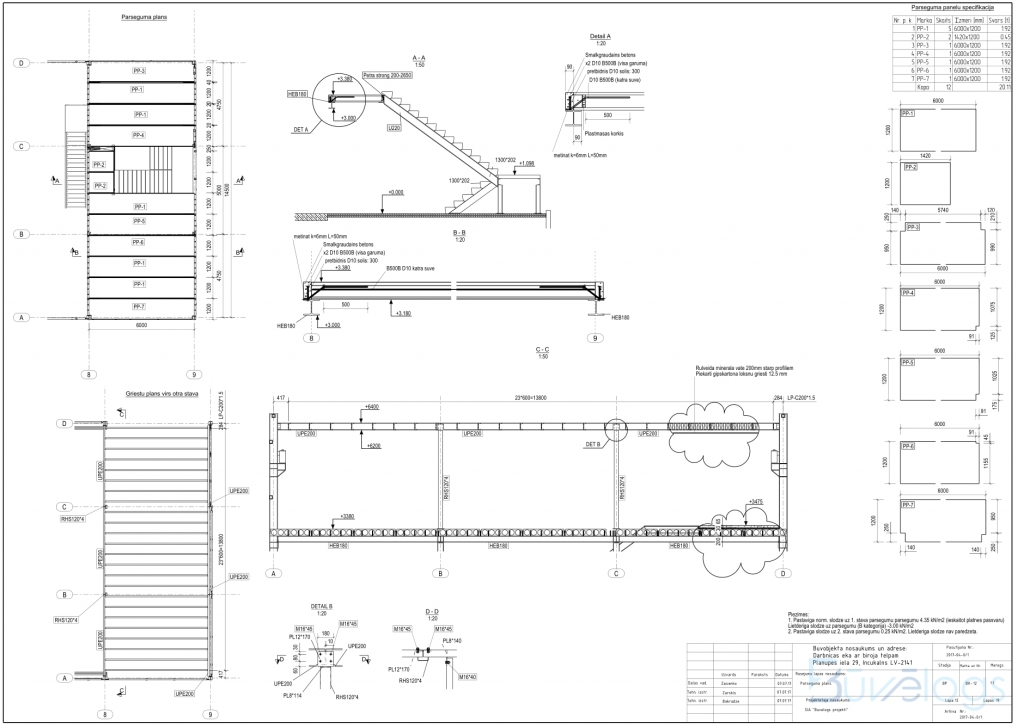

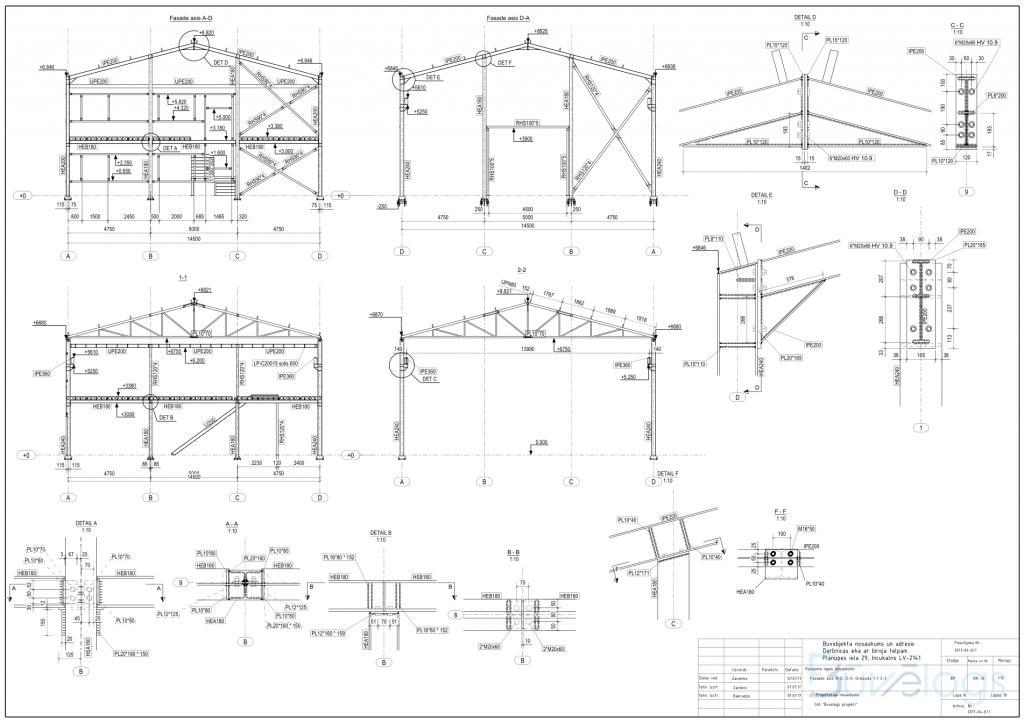

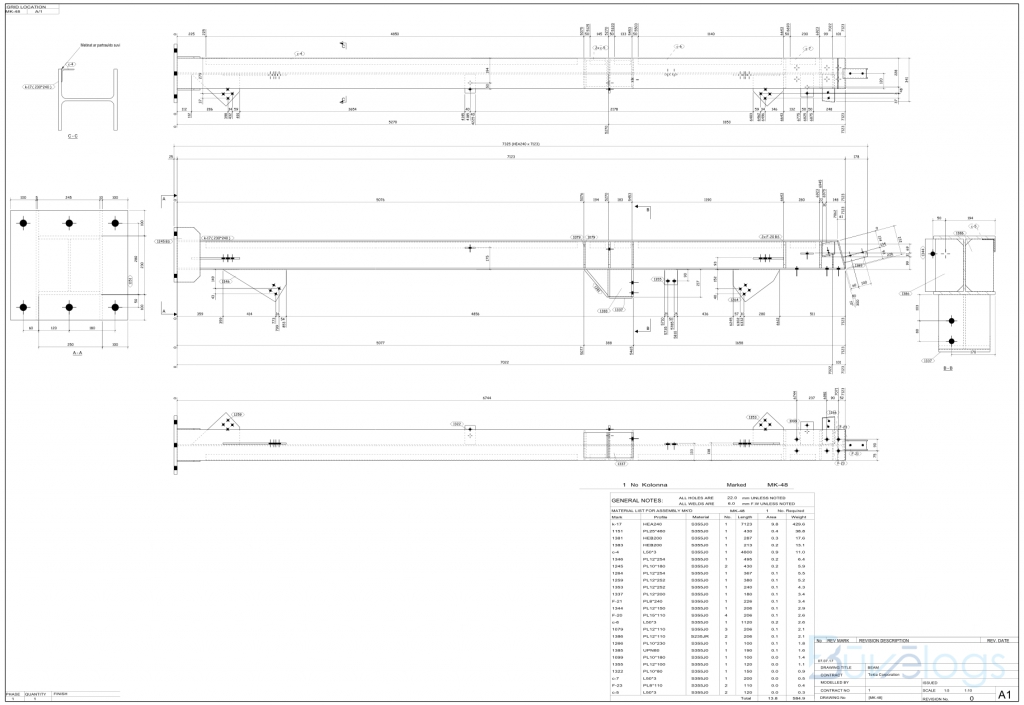

Мы разработали разделы конструктивные решения и детализация металлоконструкций для здания мастерской с офисными помещениями. Общая площадь здания составляет 772 м2. Конструктивная схема здания была выбрана следующим образом: колонны T-профиля, на которые опираются треугольные фермы из профилированной трубы. Опора ферм на колоннах шарнирная. Поперечный шаг рам 6.0 м. Пролет фермы 14,5 м. Статический расчет поперечной рамы в соответствии с эксплуатационным предельным состоянием выполнялся с использованием комбинации квазипостоянных эффектов, т.е. предполагая, что увеличенные деформации не мешают правильной работе здания. Деформации ограничены только критериями внешнего вида. Между осями 1-2 выполнена офисная часть. Перекрытие первого этажа состоит из сборных железобетонных полых плит, которые, в свою очередь, опираются на стальные двутавровые балки. Производственная часть предназначена для работы мостового крана. Подъемный кран грузоподъемностью 5т.

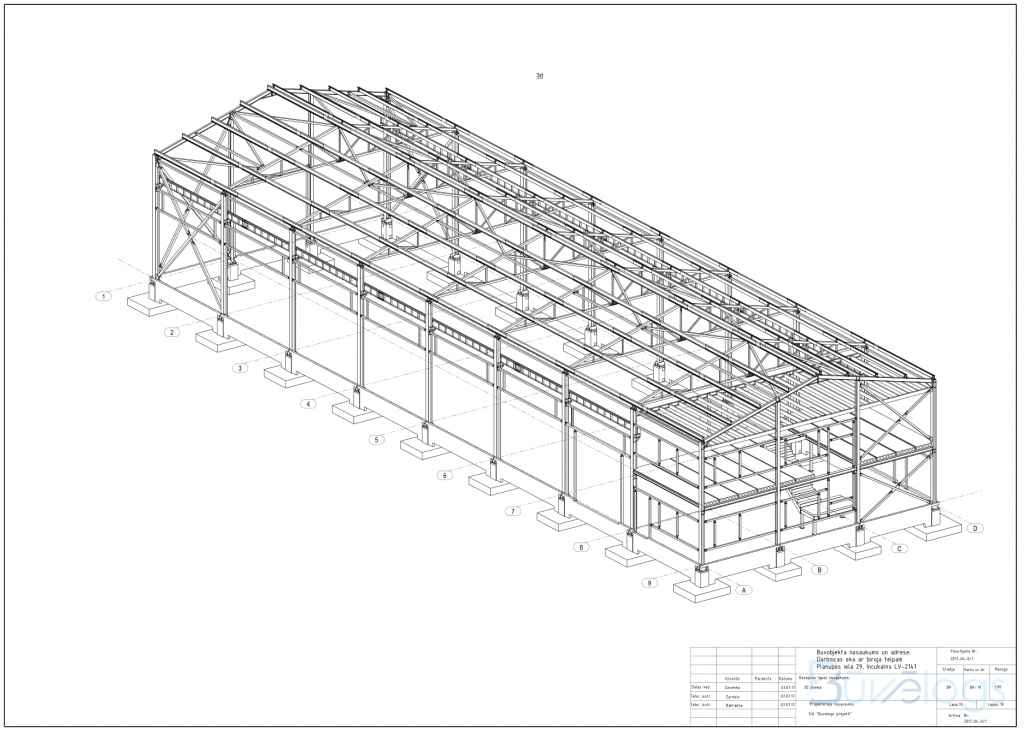

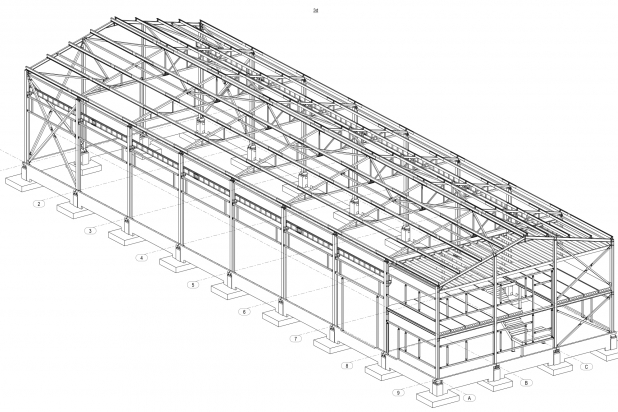

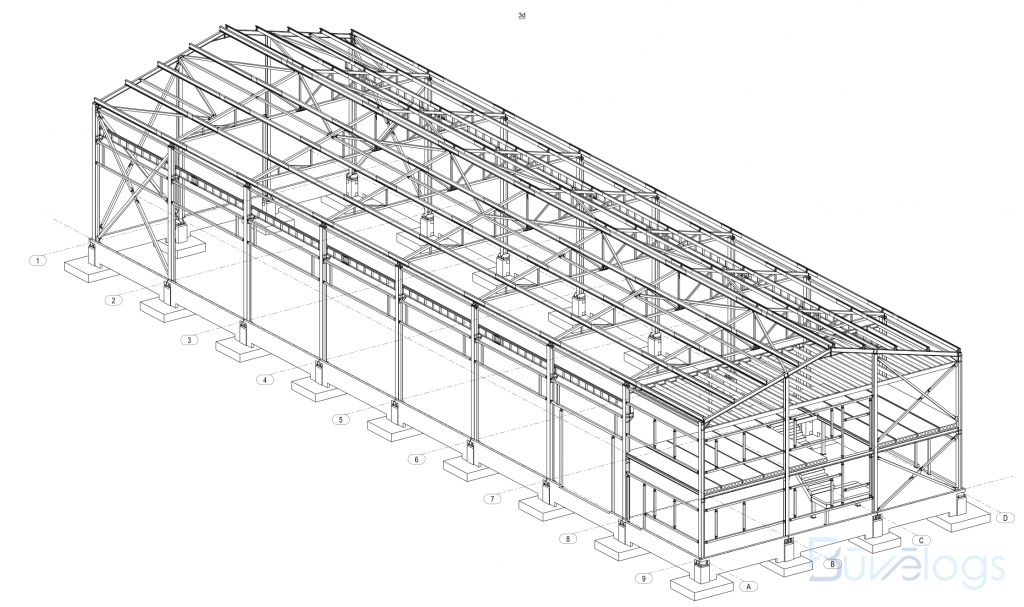

Конструкции были смоделированы в среде BIM с использованием программы TEKLA.
